TH型圓環鏈斗式提升機是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。

? TH系列圓環鏈斗式提升機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等

TH型斗式提升機技術參數表:

注釋:上表為TH型160、200、250型斗式提升機技術參數表,表中料斗容積為盛水容積,輸送量按此斗容計算時為100%填充。

注釋:
1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
2.TH型斗提機料斗用途:
? Zh－－中深斗:輸送濕粘性物料,如糖、濕細沙等。
? Sh－－深斗:輸送重的粉狀至小塊狀物料,如水泥、砂、煤等。
3.HL型斗提機料斗用途:
? Q－－淺園底料斗:輸送潮濕、易結塊、難拋出的物料,如濕沙、濕煤等。
? S－－深園底料斗:輸送干燥的、松散的、易拋出的物料,如水泥、煤塊、碎石等。
4.張緊力計算:
? G=40+0.232·H
? 式中:Q－－輸送量（t/h）?? H－－提升高度（mm）?? G－－張緊力（kg）

?

說明:Y5Y125表示Y型電機功率為5.5KW,ZLY125型減速機。
???????? Y11J5表示Y型電機功率11KW,JZQ500型減速機。

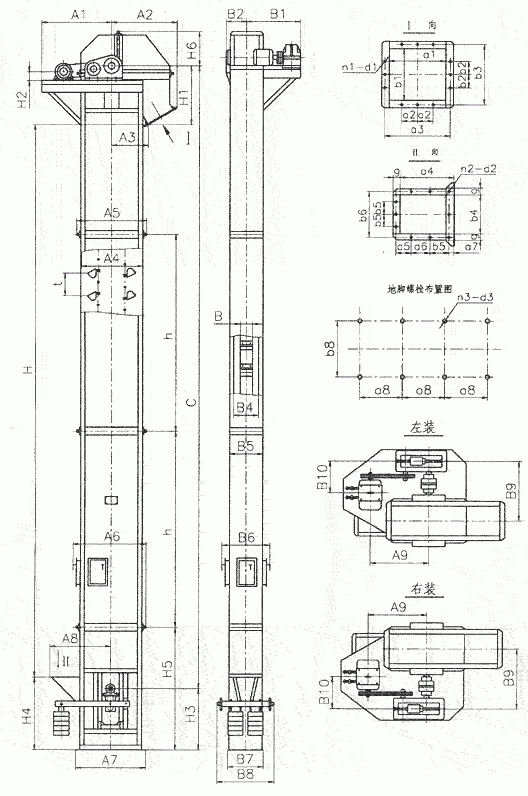

TH型斗式提升機主要尺寸:

?
